Rexroth A4V 유압펌프는 고성능 축방향 피스톤 펌프로서 우수한 작동특성과 신뢰성으로 다양한 산업분야에서 널리 사용되고 있습니다. 그렇다면 Rexroth-Uchida A4V용 유압 펌프 부품은 무엇입니까?
Rexroth A4V 유압 펌프는 주로 펌프 하우징, 플런저, 실린더 본체, 오일 분배판 및 기타 구성 요소로 구성됩니다. 그 중 플런저와 실린더 본체는 펌프의 핵심 구성 요소입니다. 플런저는 실린더 본체 내에서 왕복 운동하며 작동유를 흡입 및 배출하여 유압 에너지의 변환을 실현합니다.

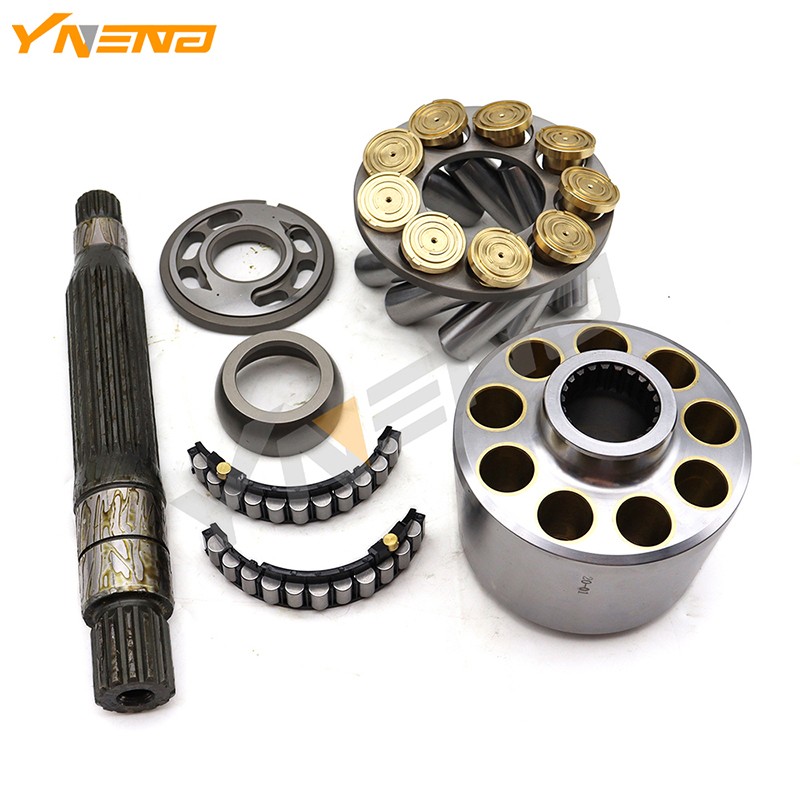

Rexroth-Uchida A4V용 유압 펌프 부품주로 다음을 포함합니다: 주요 구조를 구성하고 내부 구성 요소를 수용하며 오일 채널과 설치 인터페이스를 제공하는 펌프 본체. 구동축: 모터나 엔진에 연결되어 회전력을 전달하며 일반적으로 고강도 합금강으로 만들어집니다. 플런저(9개 이상) : 실린더 내경 내에서 왕복 운동하며, 사판의 각도를 변화시켜 오일의 흡입 및 토출을 실현합니다.
실린더: 플런저가 움직이는 회전 구성 요소입니다. 재료는 내마모성과 고압 저항성이 있어야 합니다. 밸브 플레이트: 펌프 본체에 고정되어 고압 및 저압 오일 회로 간 전환을 담당합니다. 밀봉을 보장하려면 표면을 정밀하게 연마해야 합니다. 스와시 플레이트: 플런저 스트로크를 제어하기 위한 조정 가능한 기울기 각도로 인해 펌프 변위가 조정됩니다. 각도가 클수록 변위가 커집니다.
제어 피스톤: 유압식으로 구동되며 경사판을 밀어 각도를 변경합니다. 서보 밸브: 시스템 압력 신호에 응답하고 제어 피스톤의 오일 회로를 조정합니다. 피드백 스프링 : 제어력의 균형을 맞추고 사판의 위치를 안정시키며 시스템 부분을 보조합니다. 구동축을 지지하고 방사형 및 축방향 하중을 견디며 일반적으로 테이퍼 롤러 베어링 또는 앵귤러 콘택트 베어링을 사용합니다.
샤프트 씰: 오일 누출을 방지합니다. O-링/Gley 링: 각 연결 표면에 누출이 없는지 확인하는 정적 밀봉입니다. 압력 제어 밸브: 시스템 보호를 위한 과부하 밸브, 압력 차단 밸브 등이 포함됩니다. 보충 펌프(일부 모델에 장착): 폐쇄 회로에 저압 보충을 제공하여 메인 펌프의 흡입 압력을 유지합니다. 주요 인터페이스: 흡입 포트: 오일 탱크에 연결되며 일반적으로 유속을 줄이기 위해 큰 직경으로 설계됩니다. 압력 포트: 고압 오일을 시스템으로 출력합니다. 배수 포트: 과도한 하우징 압력을 방지하기 위해 내부 누출 오일을 배출합니다.
Rexroth A4V 유압 펌프의 작동 원리는 플런저의 왕복 운동을 기반으로 합니다. 플런저는 실린더 내에서 앞뒤로 움직이며 오일 분배판을 제어하여 작동유의 흡입 및 배출을 달성합니다.
이러한 설계를 통해 펌프는 유압 에너지를 효율적으로 변환하여 다양한 산업 분야의 요구 사항을 충족할 수 있습니다.
Rexroth A4V 유압 펌프는 고효율의 특성을 가지며 안정적인 유압 출력을 제공할 수 있습니다.Rexroth-Uchida A4V용 유압 펌프 부품합리적인 구조 설계와 탁월한 재료 선택으로 장기간 안정적인 작동을 보장합니다. 펌프 구성 요소 설계는 분해 및 교체가 용이하여 유지 관리 비용과 시간을 줄여줍니다.
엔지니어링 기계: Rexroth A4V 유압 펌프는 굴삭기, 크레인 등 다양한 엔지니어링 기계에 널리 사용됩니다. 조선 산업: 조선 산업에서 펌프의 높은 효율성과 신뢰성은 선박의 정상적인 작동에 매우 중요합니다. 야금 산업: 야금 산업에서는 많은 양의 재료를 처리해야 하며 Rexroth A4V 유압 펌프는 안정적인 유압 동력을 제공할 수 있습니다.
Rexroth-Uchida A4V용 유압 펌프 부품뛰어난 성능과 폭넓은 적용 범위로 인해 산업 현장에서 없어서는 안 될 부분이 되었습니다.
