Rexroth (Bosch Rexroth) 유압 모터건설 기계, 광산 장비 및 산업 제조에 널리 사용됩니다. 차량 관리자, 유지보수 엔지니어, 조달 전문가 모두 부품 시스템과 유지보수 필수 사항을 이해하는 것이 중요합니다. 이 기사에서는 Rexroth 유압 모터 구성 요소에 대한 주요 정보를 구성하는 실용적인 접근 방식을 취합니다.
렉스로스 유압 모터축 피스톤 모터와 방사형 피스톤 모터의 두 가지 주요 범주로 분류됩니다. 부품 호환성 및 호환성은 시리즈마다 다릅니다.
축 피스톤 모터(공통 시리즈):

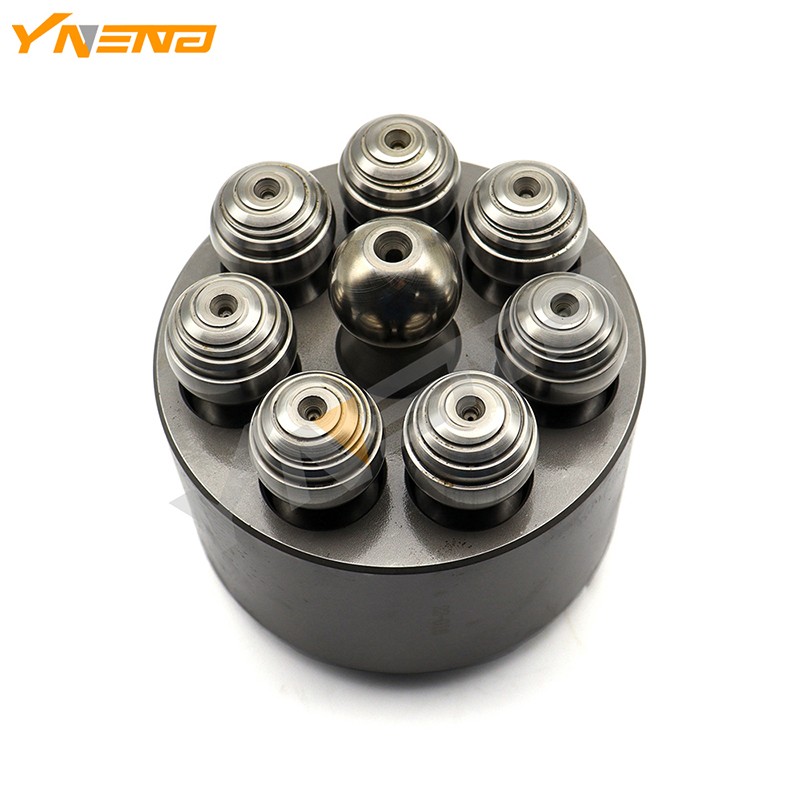

A6VM 시리즈는 28~1000cc/rev의 11가지 변위 크기를 포괄하는 널리 사용되는 가변 변위 모터입니다. 이 시리즈의 핵심 부품에는 실린더 블록, 피스톤/슬리퍼 어셈블리(7개/세트), 밸브 플레이트, 구동 샤프트, 리테이너 플레이트, 디스크 스프링 및 센터 스프링, 전면 및 후면 엔드 커버, 베어링 및 씰 키트가 포함됩니다.
A10FM 시리즈는 고정 변위 모터로 10~45cc/rev의 9가지 변위 크기로 제공됩니다. 부품 구조는 A6VM과 유사하지만 일부 치수는 호환되지 않습니다. 주문 시 항상 특정 모델을 확인하십시오.
레이디얼 피스톤 모터(공통 시리즈):
MCR 시리즈(MCR3, MCR5, MCR10 등)는 저속 고토크 성능을 갖춘 주행용 드라이브에 일반적으로 사용됩니다. 주요 부품으로는 고정자, 회전자, 전면/후면 커버, 구동축 등이 있으며 일반적으로 42CrMo 합금강으로 제작됩니다. 100% 상호 교환성을 갖춘 고품질 애프터마켓 대안을 경쟁력 있는 가격으로 이용할 수 있습니다.
선택 팁: 부품 주문 시 시리즈 이름뿐만 아니라 전체 모터 유형 지정(예: A6VM107HA1/63W-VZB027A)을 제공해야 합니다. 유형 코드에는 부품 호환성에 직접적인 영향을 미치는 변위, 제어 방법 및 장착 구성에 대한 중요한 정보가 포함되어 있습니다.
OEM(Original Equipment Manufacturer) 부품은 공인 Bosch Rexroth 채널을 통해 공급되어 공장에서 표준 12개월 보증을 통해 품질과 부속품을 보장합니다.
애프터마켓 부품의 품질은 매우 다양합니다. 고품질 대안은 다음 기준을 충족해야 합니다.
OEM과 동등한 재질(예: 내마모성 구리 합금을 사용한 실린더 블록)
원래 부품과 완전히 호환 가능한 치수
압력 및 효율성 테스트를 통해 입증된 성능
많은 프리미엄 국내(중국) 애프터마켓 브랜드는 이제 상당한 비용 이점과 함께 OEM 수준에 가까운 성능을 제공합니다.
| 요소 | 정상상태 | 교체 트리거 |
|---|---|---|
| 피스톤/슬리퍼 어셈블리 | 간극(피스톤에서 실린더 보어까지): 0.033mm | 간격이 0.045mm를 초과하면 교체하십시오. 슬리퍼 착용 두께 7.0mm에서 6.8mm로 |
| 밸브 플레이트 및 실린더 페이스 | 표면 거칠기 Ra ≤ 0.4 | Ra ≥ 3.2로 점수를 매기거나 착용한 경우 다시 연마하거나 교체하십시오. |
| 마찰판 | 두께: 2.2mm | 2.1mm 마모 시 교체(그렇지 않으면 제동 토크가 부족함) |
| 물개 | 모터를 분해할 때마다 완전한 세트로 교체하십시오. | 2차 누출 방지 |
적절한 유지 관리를 통해 Rexroth 모터는 실제 응용 분야에서 25년이 넘는 서비스 수명을 달성할 수 있습니다.
유압유는 시스템의 "생명선"입니다. 변경 간격은 작업 조건 및 환경에 따라 작동 시간 1,000~2,000시간마다 이루어져야 합니다. 유체 색상과 냄새를 정기적으로 검사하십시오. 어두워지거나 타는 냄새는 고온 또는 산화를 나타냅니다. 항상 Rexroth가 권장하는 유체 등급을 사용하십시오. 서로 다른 브랜드를 혼합하면 부가적인 반응이 발생할 수 있습니다.
필터 교체는 가장 비용 효율적인 보호 조치입니다. 회수 라인 필터를 500~1,000시간마다 교체하십시오. 먼지가 많은 환경에서는 더 자주 교체하십시오. 필터가 막히면 바이패스 밸브가 열리고, 여과되지 않은 오일이 모터로 유입되어 마모가 가속화됩니다.
케이스 배수구의 정상 작동 온도는 80°C(176°F) 미만이어야 합니다. 온도가 이 이상으로 올라가면 냉각 시스템, 탱크 내 오일 레벨 또는 내부 누출 가능성을 확인하십시오. 설정된 값에 대해 입구 및 출구 압력을 모니터링합니다. 비정상적인 변동은 밸브 플레이트 마모 또는 밸브 블록 문제를 나타낼 수 있습니다.
케이스 배수 흐름은 주요 상태 지표입니다. 유량이 500cm³/min(약 0.5L/min)을 초과하는 경우 과도한 내부 공간 또는 씰 결함을 의미하므로 모터 검사를 예약해야 합니다.
| 결함 증상 | 가능한 원인 | 시정 조치 |
|---|---|---|
| 모터가 회전하지 않습니다. 압력이 릴리프 밸브 설정에 도달함 | 부하가 모터 토크 용량을 초과함 | 부하를 확인하고 줄이세요 |
| 모터가 회전하지 않습니다. 압력이 형성되지 않음 | 석유 공급 없음; 제어 밸브가 작동되지 않음; 브레이크가 풀리지 않음 | 펌프 공급, 제어 밸브, 브레이크 해제 압력 점검 |
| 잘못된 회전 방향 | 호스가 뒤집어졌습니다. 내부 조립 방향 오류 | 공급/회수 라인을 교체하거나 올바르게 재조립하세요. |
| 설정값 이하의 속도 | 오일 공급이 부족합니다. 높은 오일 온도로 인한 과도한 내부 누출 | 펌프 흐름을 확인하십시오. 기름 온도를 낮추다 |
| 불충분한 제동 토크 | 마찰판이 마모되었습니다. 브레이크 피스톤이 고착됨 | 분해하고 검사하십시오. 마찰판 교체 |
| 샤프트 씰 누출 | 과도한 케이스 압력; 손상된 씰 립; 마모된 샤프트 저널 | 배수 라인이 막혔는지 확인하십시오. 필요한 경우 샤프트 씰을 교체하십시오. |
Rexroth 인증 서비스 센터는 분해, 검사, 마모된 부품 교체, 재조립, 테스트 벤치에서의 성능 테스트를 포함한 전체 서비스 수리 프로세스를 제공합니다. 또한 고장난 모터를 공장에서 재생산된 교환 장치로 교체하여 가동 중지 시간을 최소화하는 서비스 교환 프로그램도 제공합니다.
노후된 장비의 경우 REMAN(재제조)은 중고 구성요소를 "새것과 같은" 성능 표준으로 복원하는 비용 효율적인 대안이며 일반적으로 새 장비 비용의 일부에 해당하는 가격이 책정됩니다. 이는 전체 자본 지출 없이 장비 수명을 연장하는 데 이상적입니다.
적절한 기록을 유지하세요. 각 모터의 작동 시간, 교체 부품, 결함 내역을 기록하세요.
회전 어셈블리의 품질 우선순위: 실린더 블록, 피스톤, 밸브 플레이트 및 베어링에는 OEM 또는 인증된 고품질 애프터마켓 부품을 사용하세요.
씰과 필터를 타협하지 마세요. 예정된 교체 간격을 고수하세요. 이는 저렴하고 영향력이 큰 예방 조치입니다.
중요한 예비 부품에 대한 사전 계획: 오래 지속되는 품목을 식별하고 필수 예비 부품을 재고로 유지하여 다운타임이 길어지는 것을 방지하세요.
사전 유지 관리 채택: 생산 손실을 고려할 때 사후 수리는 항상 더 비쌉니다. 정기 점검 비용은 긴급 고장 발생 비용보다 훨씬 저렴합니다.
